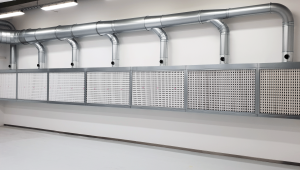

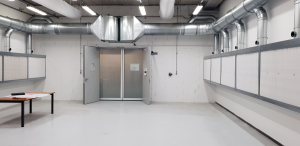

Mur d’aspiration de peintureSéparation à sec des brouillards de peinture

Les murs d’aspiration à sec des brouillards de peinture de la marque Schuko conviennent à l’extraction du brouillard de peinture et des vapeurs de solvant. Ils sont très peu encombrants et sont étudiés pour être installées directement sur un mur.

Doté d’un ventilateur haute performance et d’une grande surface filtrante, les brouillards de peinture et les vapeurs sont efficacement capturés.
La puissance d’aspiration est réglable individuellement.

Grâce à une filtration à trois niveaux, nos installations d’aspiration garantissent un haut degré de séparation des particules de peinture pour assurer la protection de la santé et de l’environnement. La surface de capture peut être agrandie par des éléments d’extension. Aussi, des bacs à eau empêchent que les particules de peinture ne pouvant pas être capturées salissent le sol de l’atelier.

Pour votre sécurité, tous les appareils utilisent des filtres en carton VHC ignifugés offrant une grande capacité de stockage des peintures. Facilement accessibles, les médias filtrants peuvent être remplacés facilement à moindre frais.

Afin de réduire des coûts de chauffage et de préserver l’environnement, l’air chaud évacué peut circuler via un échangeur de chaleur qui réchauffe l’air fourni.

Idéal pour les petites salles et les ateliers, ce système d’aspiration à l’avantage d’avoir une conception compacte et solide, avec une profondeur minimale de 800 mm, il peut être installé directement sur le mur pour gagner de la place.

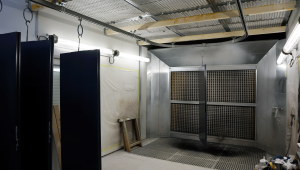

Les pièces à peindre doivent être placées devant le mur d’extraction de manière à ce que le brouillard de peinture puisse être aspiré par le système d’extraction. La première couche de filtre en carton réceptionne les plus grosses particules de peinture. Les particules de peinture pénètrent dans des poches de stockage de ces filtres et durcissent. Au cours des deux étapes suivantes de filtre, d’autres particules restant dans le flux d’air sont filtrées à travers un voile de fibres de verre et un filtre fin.

TypeFarbMax
Moteur tr/min.2 860
Puissance kW (400V/50Hz)1,5
Classe de protectionEExe, II, PTB Nr. Ex-86/3447
Débit nominal m³/h3 600
Surface d’impact m²2,0
Tuyau d’évacuation de l’air Ø (mm)300
Dimensions L x L x H (mm)2.650 x 800 x 1.355
Poids kg170

Avec une surface filtrante de 3,2 m2, les modèles SuperMax  correspondent aux besoins des ateliers plus importants tout en ayant toujours une profondeur de 800mm.

Toutes les parois d’aspiration de peinture SuperMax sont équipées de l’effet Schuko. Un tourbillon ciblé des brouillards de peinture permet une aspiration nettement améliorée. Les brouillards de peinture excédant sont directement capturés par l’aspiration et sont ensuite détectés au premier niveau de filtrage en carton. Les particules de peinture accèdent dans les poches où elles sont stockées et durcissent. Les corps solides sont ensuite filtrés par un voile en verre et un filtre fin. L’air pur est évacué par un système d’évacuation de l’air.

TypeSuperMax ISuperMax II
Moteur tr/min.2 8302 830
Puissance kW
(400 V / 50 Hz)
2,03,3
Classe de protectionEExe, II, PTB Nr. Ex-86/3447EExe, II, PTB Nr. Ex-86/3447
Débit nominal
m³/h
5 5006 400
Surface d’impact m²3,23,2
Tuyau d’évacuation de l’air Ø mm350350
Dimensions L x l x H mm2700 x 1800 x 18402750 x 1800 x 1840
Poids kg195203

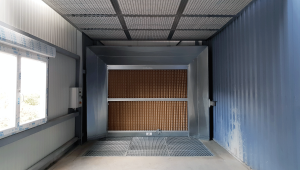

Le modèle FarbMeister est le plus grand mur d’aspiration des peintures fabriqué par Schuko. Sa surface de capture maximum est de 2,29 x 3 m, soit 6,9 m² par module. Cela permet de peindre de très grandes pièces devant cette paroi d’aspiration. Les brouillards de peinture aspirés sont également filtrés par un système de séparation à triple action.

Ce modèle est équipé au choix d’une première surface d’impact filtrante en carton ou en lamelles métalliques. Lors de l’utilisation de nattes filtrantes en carton, les corps solides percutent d’abord le carton. Les particules de peinture traversent ensuite le carton et sont récupérées par les poches de ce filtre où elles sont stockées et durcissent. Enfin un filtre fin en voile de fibre de verre permet de récupérer particules restantes.

La séparation par lamelles métalliques est assurée par une déviation multiple du flux d’air à travers le labyrinthe formé par les lamelles. La vitesse de l’air est ainsi nettement réduite de sorte que la majeure partie des solides peut être séparée du flux d’air. La natte filtrante de poussières fines qui se trouve derrière capture les corps solides restants avant que le flux d’air nettoyé soit évacué.

Plusieurs options complémentaires sont disponibles :

  • une aspiration complémentaire par le sol;

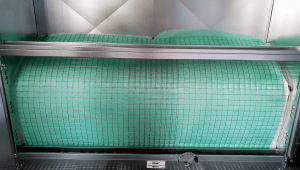

  • un dispositif de déroulage avec voile filtrant comme filtre primaire;
  • des grilles installées comme bac de récupération.
ModèleMoteur (kW)Dimension utile (mm)Dimension avec 1 cadre (mm)Largeur total avec ventilateur (mm)Diamètre sortie (mm)Débit m3/h
10/252,51290 x 25001540 x 3140 x 108533354004500
10/302,51290 x 30001540 x 3640 x 108538354005400
20/202,52290 x 20002540 x 2640 x 108528354007200
20/253,62290 x 25002540 x 3140 x 108533354009000
20/303,62290 x 30002540 x 3640 x 1085383540010800
20/3052290 x 30002540 x 3640 x 1100391545013200
